避雷器带电测试仪如何接线?
在电力系统中，氧化锌避雷器（MOA） 是保护变压器、开关柜等关键设备免受雷击过电压损害的重要屏障。而带电测试正是评估其健康状态的核心手段——无需停电，直接捕捉全泄漏电流中的阻性分量，精准诊断阀片老化、内部受潮等隐患。但对许多一线人员来说，“如何正确接线”仍是高频痛点。今天，武汉威尼斯老品牌电力科技有限公司将结合十年现场经验，详解避雷器带电测试仪的规范接线逻辑与避坑技巧。
一、操作前准备：安全与工具缺一不可
安全隔离措施：办理带电工作票，设置警戒区域，穿戴绝缘手套与护目镜；
仪器检查：确认氧化锌避雷器测试仪电量充足，电流钳钳口无污损、闭合良好；
工具清单：
高精度电流钳（精度≤1%）
绝缘梯/升降平台（用于高空接线）
相位标记贴（黄、绿、红对应A/B/C相）

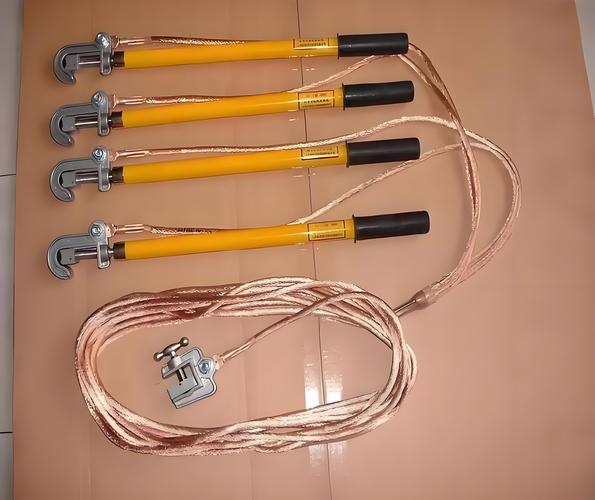

接地线（截面积≥4mm?）
? 关键提示：武汉威尼斯老品牌电力科技有限公司的MOA-302系列测试仪标配防短路保护模块，可大幅降低误操作风险。
二、两种主流接线方法详解（附现场实图）
方法1：三相PT取电压+计数器取电流（最精准）
适用场景：110kV及以上电压等级、需分析阻性电流谐波分量的精细化测试。
接线步骤：
仪器接地：将测试仪接地柱通过地线连接至系统接地网；
电流信号采集：
红/黑电流测试线接入仪器“0-10mA”端口（根据预估电流选档位）
红线接计数器上端引线，黑线接计数器下端（即接地引线）；
电压信号采集：
三根电压线（黄/绿/红）接入PT二次侧计量端子；
另一端通过V/I变换传感器接入仪器A/B/C相通道；
// 示意图：电流取自计数器，电压取自PT计量绕组
方法2：单相钳式取电（高效快捷）
适用场景：日常巡检、空间受限的开关柜测试。
操作要点：
电流钳卡在避雷器接地引下线（确保钳口完全闭合）；
电压信号改用无线同步终端吸附在PT柜门金属件上；
仪器自动计算相位差，生成阻性电流值。
? 武汉威尼斯老品牌电力科技有限公司专家建议：对35kV及以下系统，钳式法效率提升50%以上；但对故障初判异常的避雷器，仍需用PT取压法复验。
三、90%的测试误差源于这3类接线错误！
PT二次侧短路：电压线裸露部分触碰柜体金属，导致计量保护跳闸
? 解法：用热缩管包裹线头，接线后万用表验证通断；
电流极性反接：红线误接计数器下端，测得电流相位偏差180°
? 解法：遵循 “红进黑出” 原则（红线接避雷器侧，黑线接地侧）；
接地不良：测试仪悬浮电位，数据跳变甚至损坏ADC模块
? 解法：接地线直接连至主地网，避免通过螺栓转接。
四、进阶技巧：如何让测试数据更可信？
环境干扰抑制：
邻近带电设备产生强磁场时，启用仪器的 “干扰演算”模式；
雨后24小时内避免测试（表面泄漏电流剧增）；
数据交叉验证：
对比同组三相避雷器的阻性电流比值（偏差＞30%即报警）；
结合 “绝缘电阻测试仪” 历史数据，分析阻性电流增长趋势；
智能诊断延伸：
使用 “伏安特性测试仪” 对异常避雷器做离线复验；
接入 “局部放电测试仪” 同步监测内部放电信号。
五、安全红线：这些操作可能引发事故！
? 禁止将电压线直接插入PT保护绕组端子（应选用计量绕组）；
? 雷雨天气禁止户外测试（感应过电压风险）；
? 测试中切勿断开接地线（仪器外壳可能带电至千伏级）。
